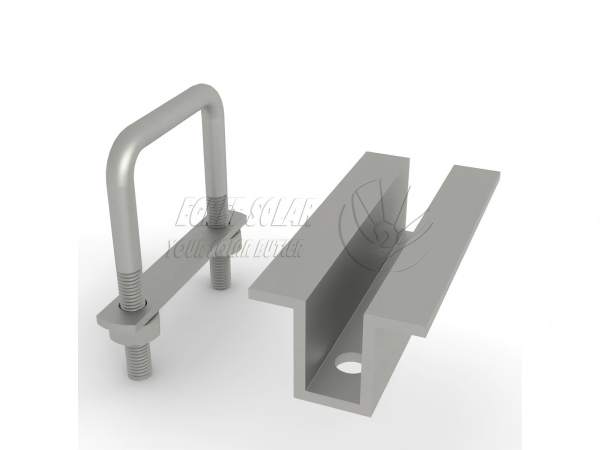

Соларна средна стега со двојна U Bolt

Соларната средна клешта со двојна U завртка Egret се користи за фиксирање на соларните панели од двете страни на средната положба помеѓу два соседни соларни фотоволтаични панели. За разлика од обичната соларна средна клешта икрајна стегач, телото на стегачот е подолго, 80-100 mm, што резултира со порамномерна распределба на силата и формирање на тампон структура за да се спречи стискање и гребење на фотоволтаичната алуминиумска рамка.

Стандардната должина на производот опфаќа 80-100mm, а се прифаќаат и други прилагодени должини. Тој е компатибилен со мејнстрим дебелината на фотоволтаичниот модул 30/35/40mm на пазарот; висината на U-обликот може да се прилагоди за да одговара на различните спецификации на квадратните челични греди.

ПАРАМЕТРИ НА ПРОИЗВОДОТ

Инструкции за приспособување

Опција за должина на алуминиумски стегач: 80mm до 120mm

Соодветна висина на рамката на PV панелот: 30 до 40 mm

Ширина на отворот на U-завртки (погодна за главните греди со правоаголни цевки): 40/60/80/100mm, погодна за 40×60, 50×80, 50×100 итн. правоаголни држачи

Дијаметар на PV прицврстувач на завртки: обично M8 и M6

Ако шината на заградата е тркалезна цевка, може да се користи заоблена завртка во форма на буквата У; Ако се користи челик во форма на буквата У, може да се користисоларна средна клешта со пластична навртка .

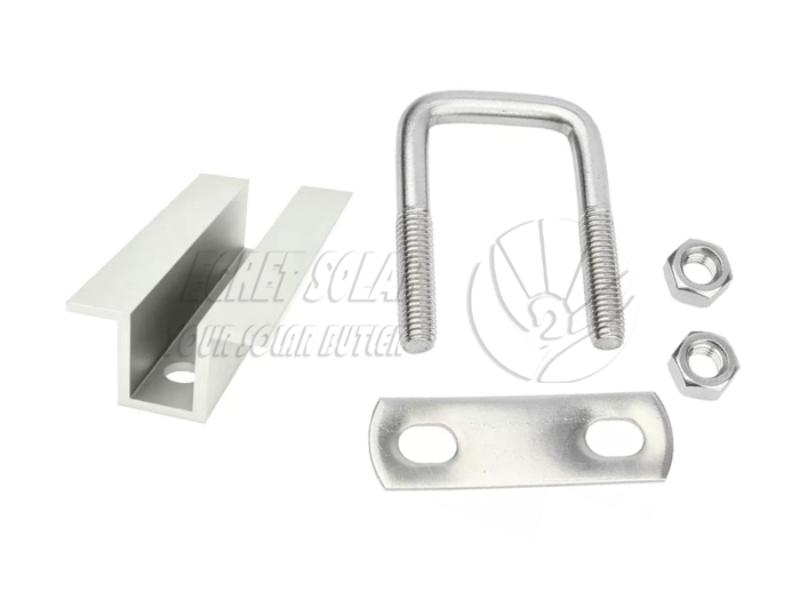

Вклучени компоненти

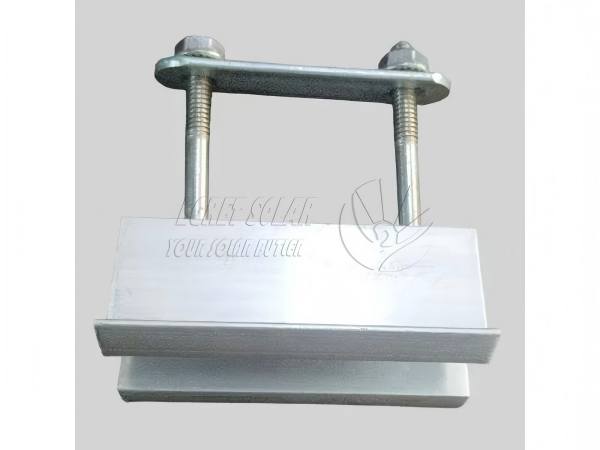

Комплетниот сет на U-bolt pv стегач се испорачува како комплет, не е потребно посебно купување додатоци. Комплетниот сет се состои од следново:

1.Алуминиумска средна стега *1

(Al6005-T5 екструдиран профил од алуминиумска легура, елоксирана површина

2.Долга алуминиумска плоча*1

(Алуминиумска клешта од истиот материјал)

3.U-завртка *1:

( челик Q235 топло поцинкуван, интегрално свиткан, отпорен на 'рѓа и отпорен на временски услови)

4.Рамни подлошки *2

(Стандардни сврзувачки елементи поцинкувани на топло, против олабавување и против лизгање)

5. Прирабнички навртки или надворешни шестоаголни навртки *2

Карактеристики на U соларна средна стегач

Балансирана дистрибуција на стрес, спречување на лизгање на панелот

Големата површина на спојување помеѓу алуминиумската клешта и рамката и шината на соларниот панел обезбедува рамномерна распределба на стресот во споредба со вообичаената средна клешта, спречувајќи поместување на панелот при силни ветрови и температурни флуктуации.

Долгорочна отпорност на корозија на отворено

Двослојна соларна монтажна клешта отпорна на УВ зраци, дожд и киселинска/алкална корозија; У-завртките се галванизирани на топло, обезбедувајќи работа без 'рѓа 15 години дури и во крајбрежни области со висока солена прскање и дождливи јужни региони, погодни за различни сурови надворешни средини.

Одлична услуга по продажбата

Нашите производи користат висококвалитетни челични основни материјали и имаат поцинкуван слој од 65 µm, што обезбедува 25-годишен работен век и 12-годишна гаранција.

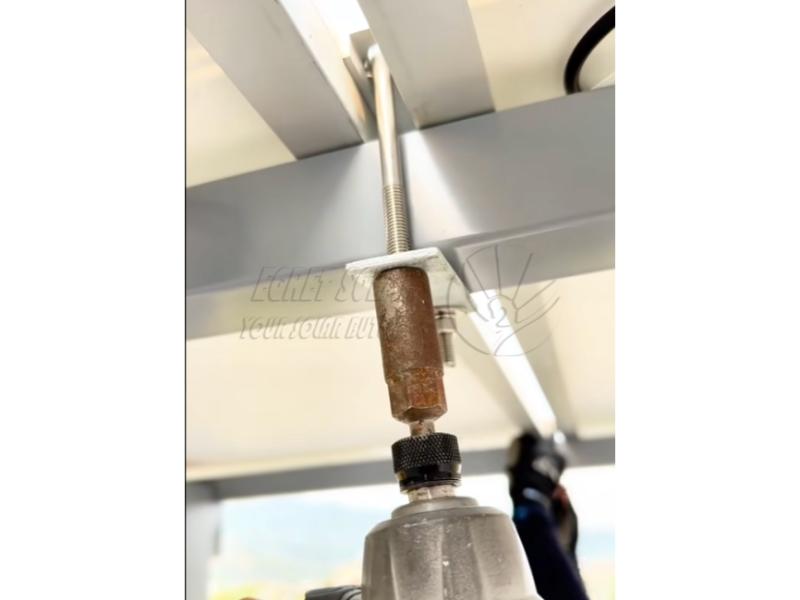

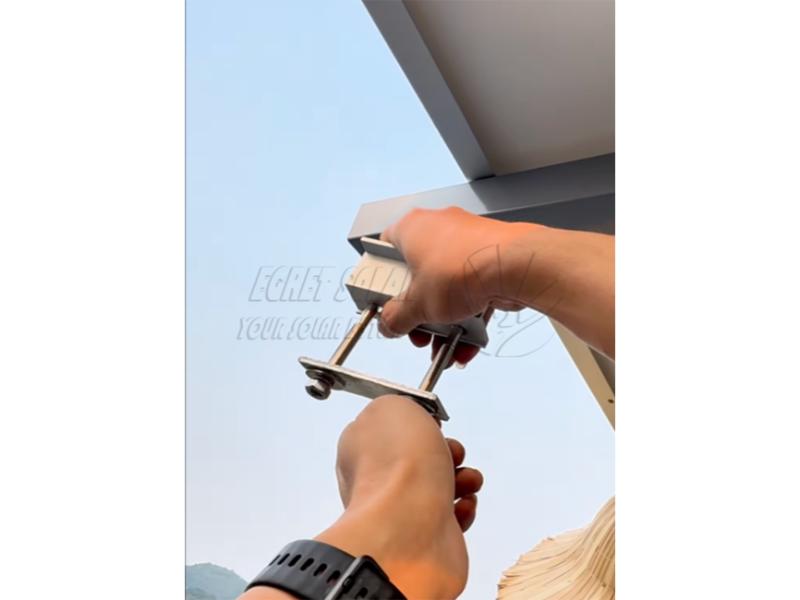

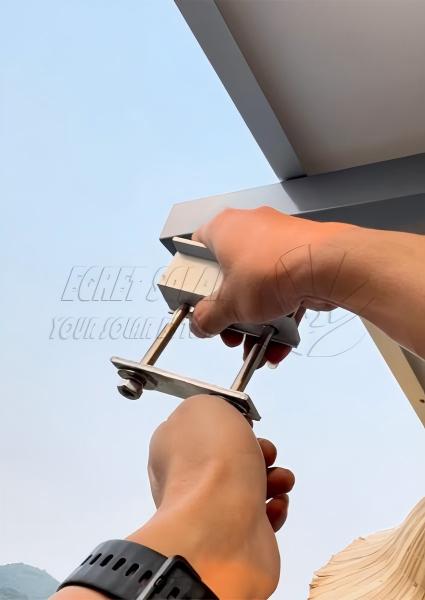

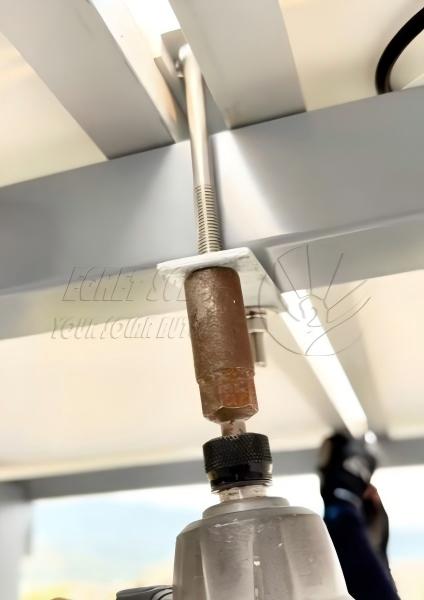

                                                                   Слика за инсталација обезбедена од клиент од Маурициус

Најчесто поставувани прашања

П1. На кои греди од квадратна цевка може да се заклучи U-завртката?

А1. Стандардните U-завртки се вклопуваат во правоаголни галванизирани/ZAM челични квадратни греди. Ако вашиот држач користи специјални греди со ширина/дебелина, можеме да ги приспособиме висината и ширината на отворот на U-завртките според вашите цртежи.

П2. Дали оваа клешта може да се користи во области со висока содржина на сол во близина на морето?

А2: Да. Соларната U средно стегач е отпорна на УВ и отпорна на кисели дождови; топло поцинкуваните сврзувачки елементи поминуваат 500-часовен тест за прскање со сол. За високо корозивни средини како што се островите, завртката цинк-алуминиум-магнезиум може да се надгради, со работен век на отворено од над 20 години.

П3: Ако околината за инсталација е сурова, дали има некои препорачани системи за заземјување што може да се прилагодат на оваа средна клешта?

О: Препорачуваме да го користите системот за квадратна цевка со висока јачина, погоден за области со обилен снег и ветер во Европа. Не е потребно заварување, поврзувањето и фиксирањето се вршат директно со завртки, што ја прави инсталацијата погодна.
