Како да инсталирате соларен систем за монтирање на баласт од исток-запад?

[Подготовка пред инсталација]

Еве список на предмети што треба да ги подготвите пред инсталацијата:

Алатки:

Шрафцигер: Се користи за цврсто затегнување на завртките.

Мерна лента: Се користи за да се осигура дека држачот е во правилна положба.

Ниво: Се користи за да се потврди дека држачот е поставен хоризонтално.

Нашиот соларен баласт систем ги вклучува следните додатоци:

Претходно склопена поддршка за статив, спојување на шини и шини,Средна стегачИ Крајна Стегач, Стегач за шина, Стегач за заземјување иЗаземјување шуплина、Послужавник за баласт、M8*60 хексазни завртки и М8 прирабничка навртка. Треба да се напомене дека цементните блокови треба сами да ги обезбедите.

Претходно склопена поддршка за статив

Rail And Rail Splice

Стегач за средна и крајна клешта

Стегач за шина

Клип за заземјување и чепкалка за заземјување

Послужавник за баласт

[Чекор 1]

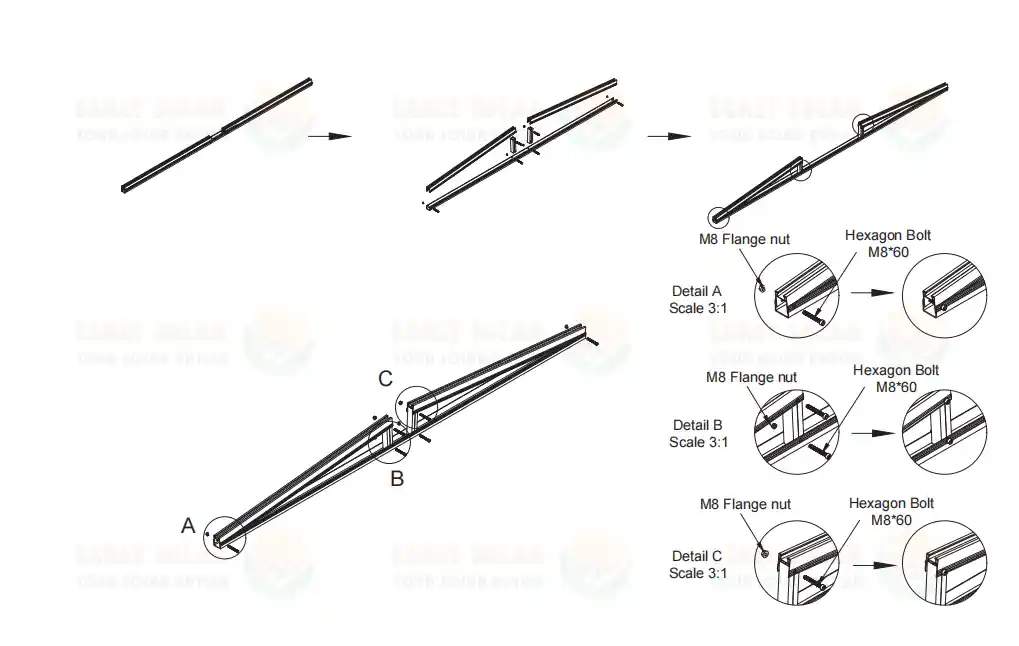

Расклопете го претходно склопениот држач и поставете ги шестоаголните завртки M8*60 и навртките за прирабница M8 во точките A, B и C означени на дијаграмот подолу за да го прицврстите држачот на стативот.

[Чекор 2]

Според цртежите, претходно склопените носачи на стативот во системот за монтирање на рамен покрив на соларниот покрив се распоредени во интервали од 2500 mm.

[Чекор 3]

Поставете ја фиоката за баласт за возврат во претходно склопениот потпирач за статив, а растојанието помеѓу двете фиоки за баласт е приближно 1275 mm, како што е прикажано на сликата.

[Чекор 4]

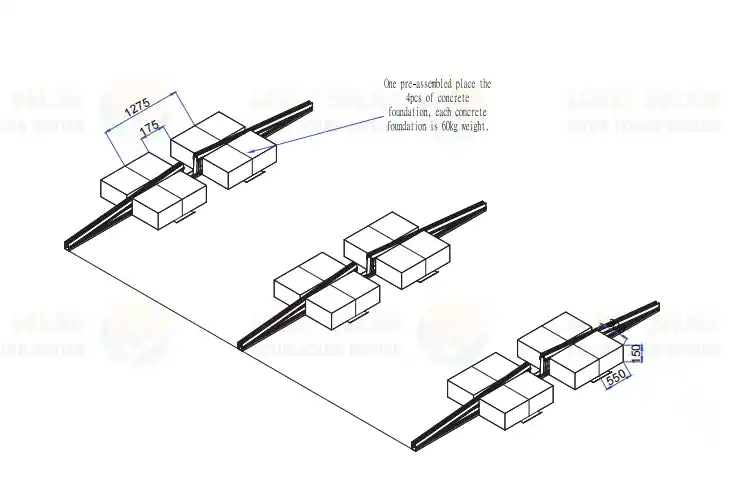

Ставете го бетонскиот блок на фиоката за баласт. Треба да се напомене дека еден претходно склопен потпирач за статив треба да биде поддржан од четири бетонски блокови, а секој бетонски блок мора да тежи најмалку 60 kg. Димензиите и поставеноста на цементните блокови во Сончевиот систем за монтирање на баласт од бетон со рамен покрив се прикажани на следната слика.

[Чекор 5]

Следното е горниот приказ на претходно склопениот потпирач за статив, фиоката за баласт и бетонскиот блок откако ќе се завршат горенаведените чекори за инсталација.

[Чекор 6]

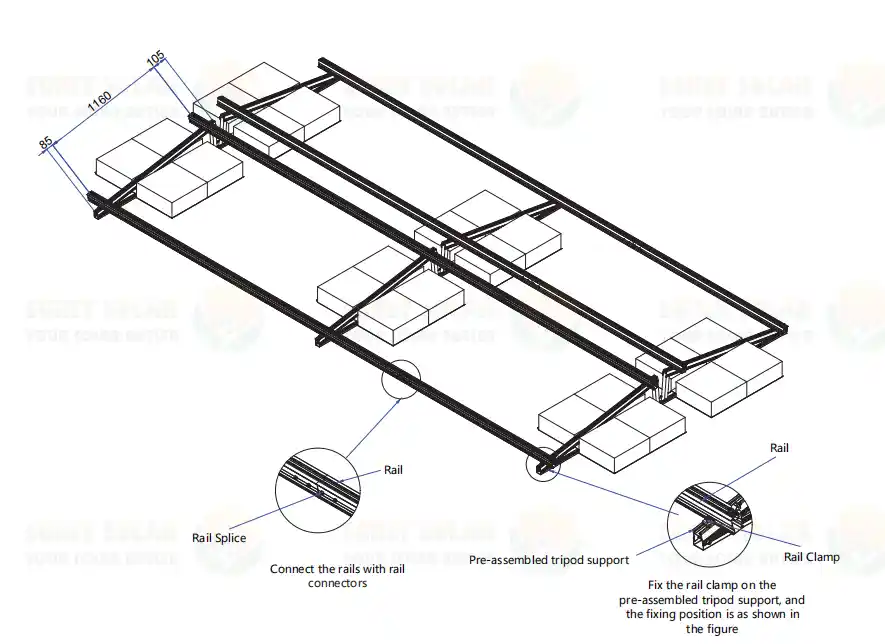

Поврзете ги шините користејќи го спојот на шината и фиксирајте ги стегите на шините на претходно склопениот држач за статив, како што е прикажано на сликата.

[Чекор 7]

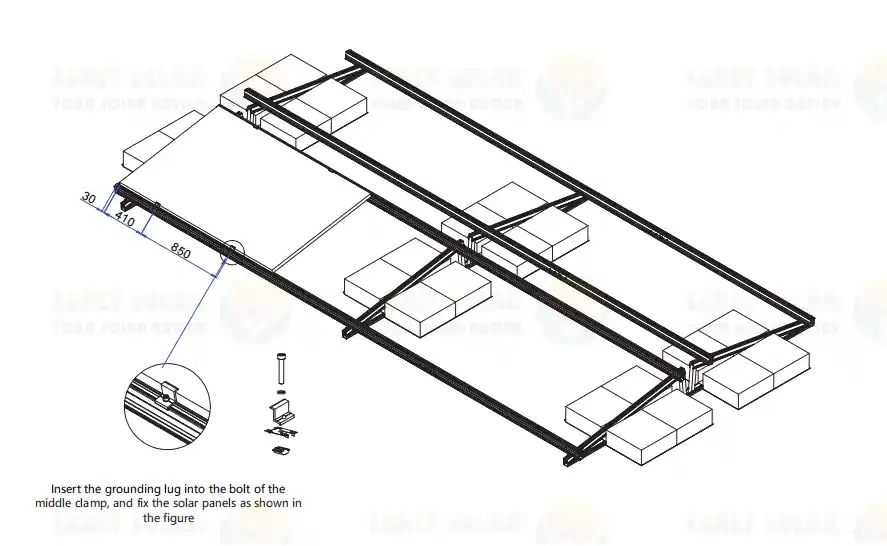

Ставете го соларниот панел на шината и вметнете го заземјувачот во завртката на средната клешта, како што е прикажано на сликата.

[Чекор 8]

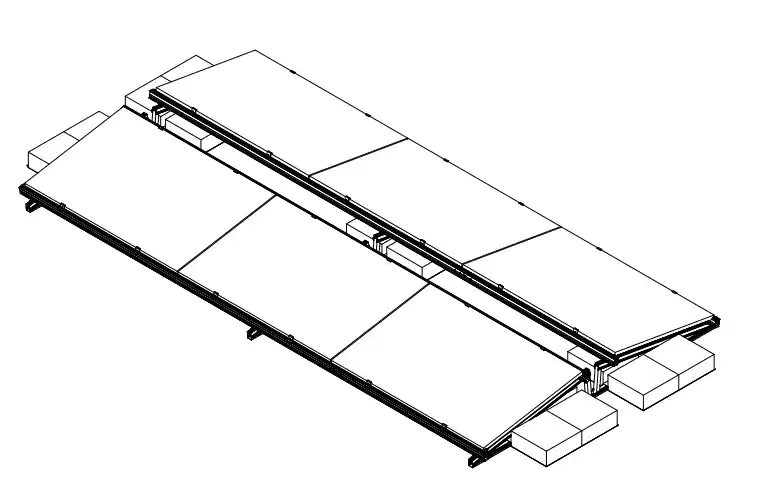

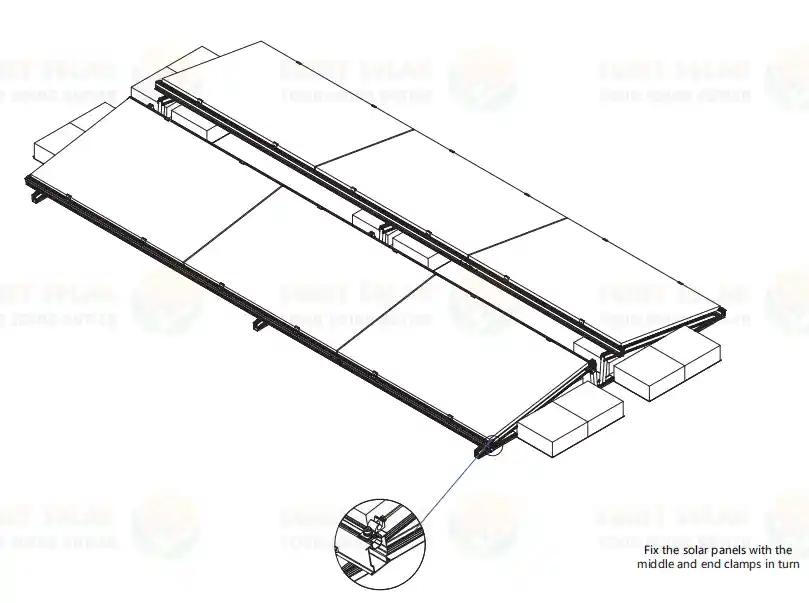

Поставете ги соларните панели во низа, а потоа поставете ја средната и крајната клешта за да ги прицврстите, како што е прикажано на сликата. Ова ја комплетира инсталацијата на целиот систем за монтирање со соларен баласт Исток-Запад.

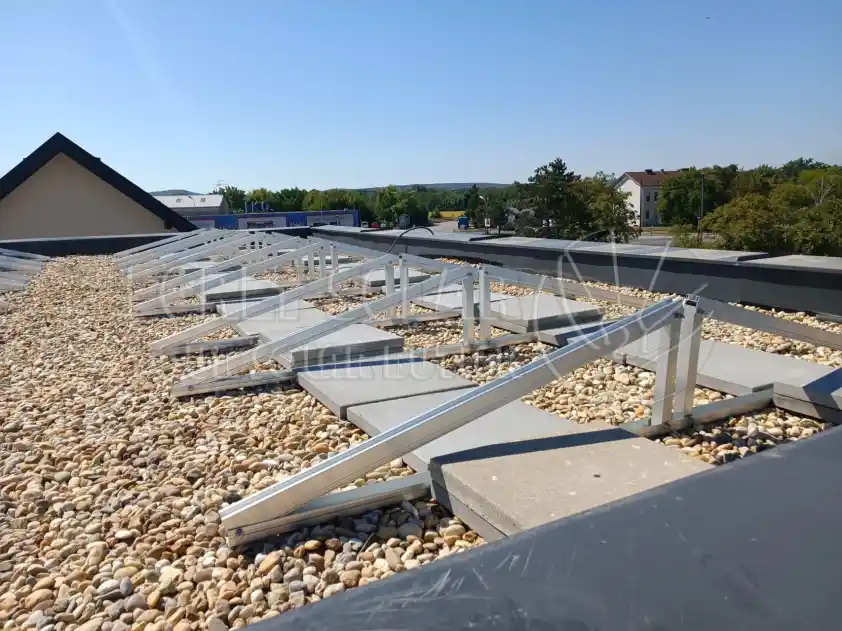

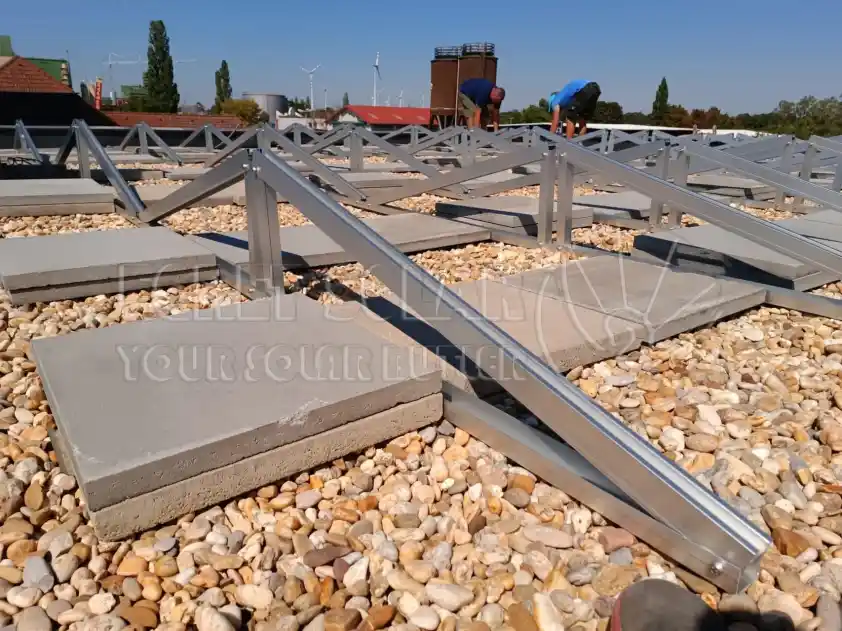

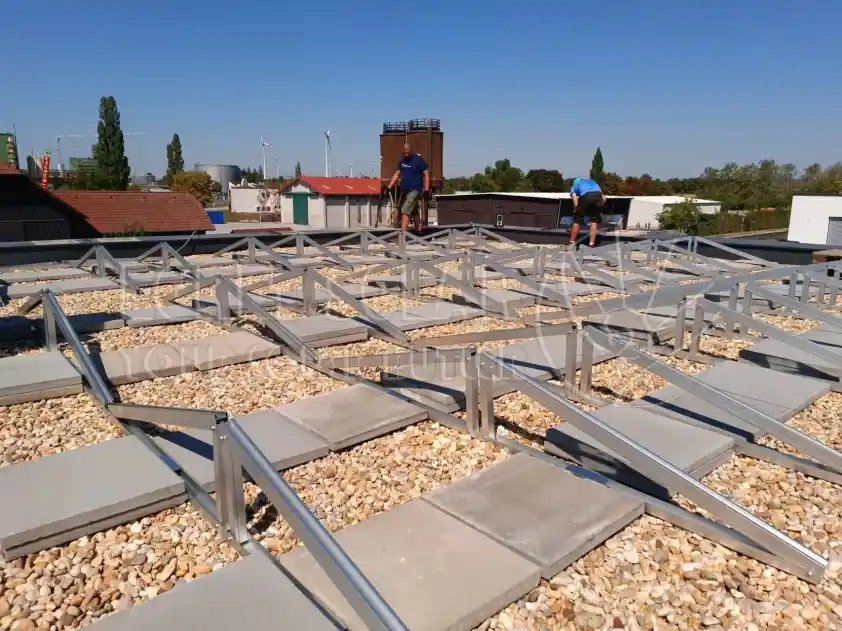

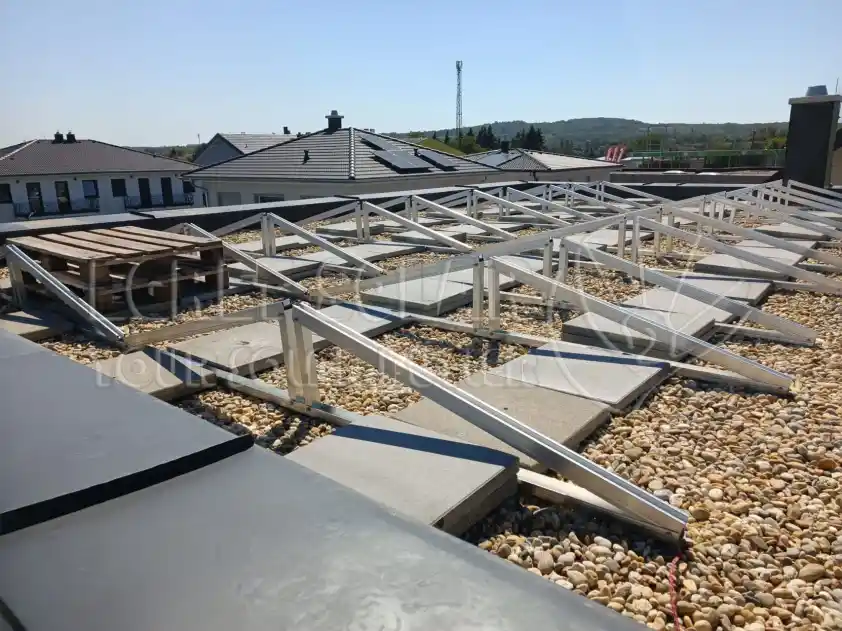

[Пример за инсталација]
